反击式破碎机是顺应市场需求出现一种新型破碎设备,不同于鄂破的挤压式破碎,反击式破碎机是利用冲击能对中等硬度脆性物料进行破碎的设备。PF反击式破碎机是结合自身优势并吸收国内外**技术开发的产品。具有破碎比大、产品粒度均匀且过粉现象少、能耗低、设备制造容易、维护方便、硬岩破碎高效节能、产品粒度调整范围大、排料粒度大小可调、简化破碎流程等优点。反击式破碎机能破碎进料粒度不超过500mm、抗压强度不超过350MPa的多种粗、中、细物料(花岗岩、石灰石、混凝土等),被广泛用于高速公路建设、水利工程和电力工程等领域,具有加工成品成立方体,无张力和裂缝,具有破碎比大、破碎效率高、维修方便等特点。

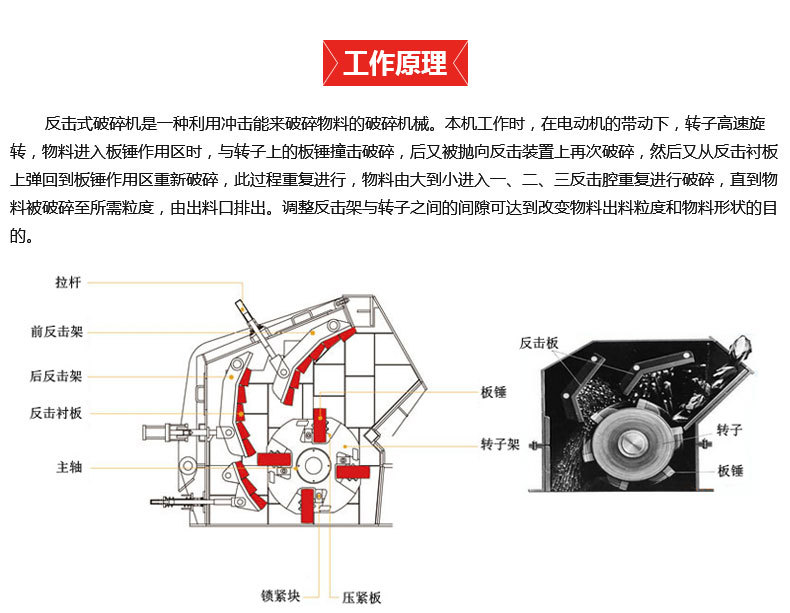

工作原理

本机是一种利用冲击能来破碎物料的破碎机械。工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三、反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

型号 规格(mm) 给料口尺寸(mm) 给料尺寸(mm) 生产能力(t/h) 电动机功率 外形尺寸(mm)
PF-1007 Φ1000 x 700 400 x 730 ≤250 15-60 45 2319 x 1654 x 2558
PF-1010 Φ1000 x 1050 400 x 1080 ≤300 50-90 55 2319 x 2001 x 2558
PF-1210 Φ1250 x 1050 450 x 1060 ≤300 80-150 90 2585 x 2053 x 2809
PF-1214 Φ1250 x 1400 450 x 1440 ≤300 100-200 132 2582 x 2403 x 2809
PF-1315 Φ1320 x 1500 550 x 1530 ≤350 130-280 160 2930 x 2761 x 3053
PF-1320 Φ1320 x 2000 610 x 1900 ≤500 180-400 220 3224 x 3175 x 2706
PF-1520 Φ1500 x 2000 830 x 2040 ≤700 300-550 315-400 3959 x 3564 x 3330
PF-1820 Φ1800 x 2000 1260 x 2040 ≤800 600-800 630-710 4400 x 3866 x 4009
PFV-1210 Φ1250 x 1050 450 x 1060 ≤300 80-150 90 2582 x 2053 x 2809
PFV-1214 Φ1250 x 1400 450 x 1440 ≤300 100-200 132 2582 x 2403 x 2809
PFV-1315 Φ1320 x 1520 550 x 1530 ≤350 130-280 185 2930 x 2761 x 3053
PFV-1320 Φ1320 x 2000 610 x 1900 ≤500 180-400 250 3224 x 3175 x 2706
